熱解爐（或稱裂解爐）是進行熱解反應的核心設備，其內部結構設計直接關系到反應效率、產物品質和設備壽命。根據加熱方式（直接加熱、間接加熱）和物料形態（固體、液體、漿狀）的不同，結構會有差異，但核心組成部分是相通的。

以下是其內部結構的詳細分解，可分為幾個關鍵區域和系統：

一、 核心反應區（釜體本身）

這是物料發生熱解反應的空間。

1. 釜體/筒體：

   · 材質：通常采用耐高溫、耐腐蝕的合金鋼（如310S、316L不銹鋼）或特殊內襯材料。

   · 形狀：多為臥式圓筒形或立式圓筒形，也有錐形底設計以利于排渣。

   · 設計壓力：通常是微負壓或常壓，以防止有毒氣體泄漏，并促進揮發分排出。

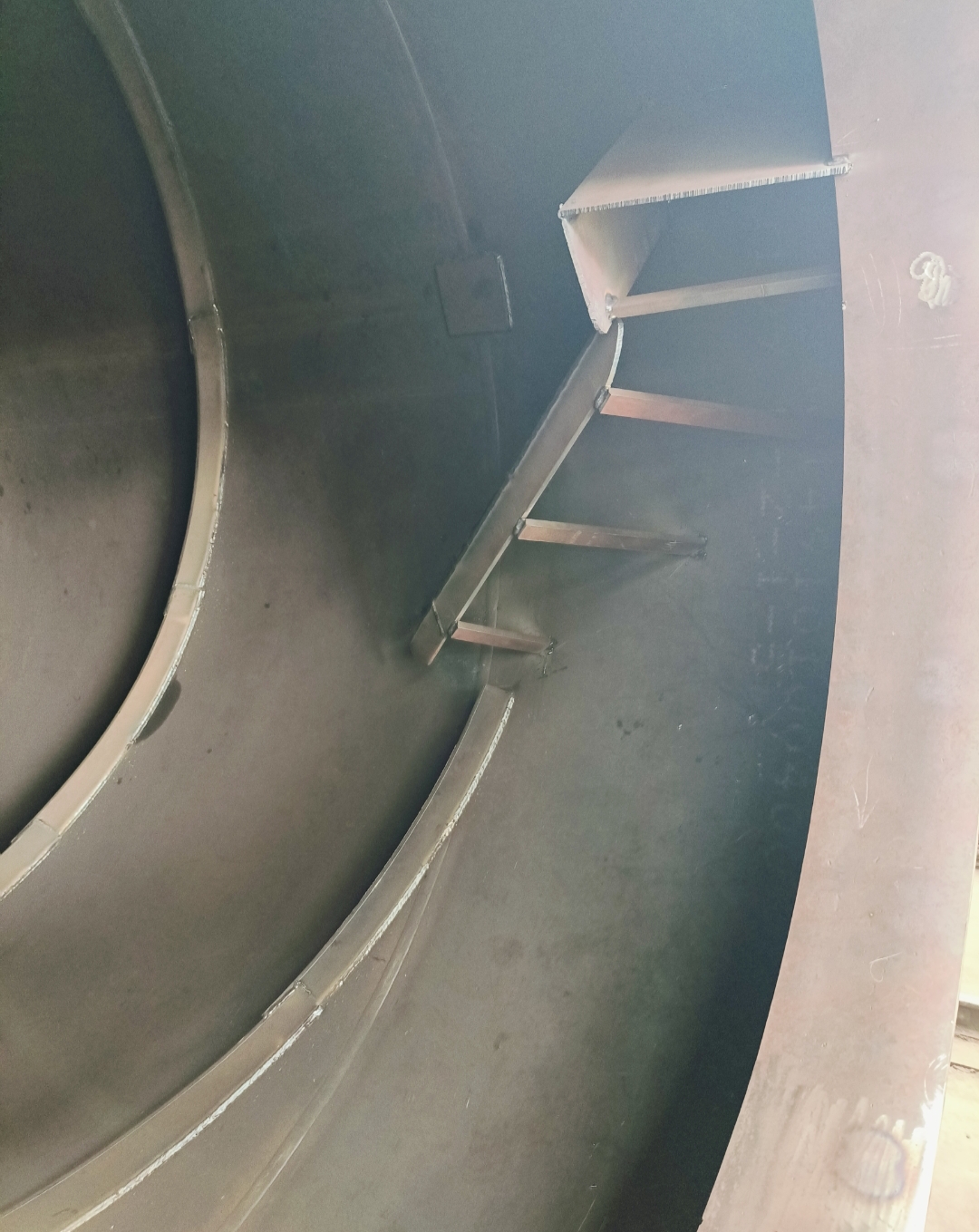

2. 內攪拌/推進系統（非常關鍵）：

   · 目的：防止物料結焦、結塊，保證受熱均勻，促進物料向前運動（連續式）。

   · 形式：

     · 螺旋葉片式：像一個大螺桿，在轉動時既攪拌又推送物料。

     · 刮板式：帶有刮板的轉軸，能刮除內壁結焦，特別適用于易粘結物料（如廢輪胎、污泥）。

     · 槳葉式：增強混合效果。

   · 驅動：通過一端的機械密封傳動系統與外部電機、減速機連接。機械密封是核心部件，必須耐高溫、防泄漏。

二、 進料與排渣系統

1. 進料端：

   · 進料口：通常位于反應釜一端的上方或側面。

   · 進料裝置：

     · 螺旋給料器（蛟龍）：最常用，可實現連續、密封、均勻的進料。

     · 雙閘板閥（插板閥）：用于間歇式進料，通過兩道閥門的交替開關，防止空氣進入反應釜。

     · 柱塞進料器：適用于高粘度或大塊物料。

2. 排渣端（出渣口）：

   · 位于反應釜末端底部。

   · 排渣裝置：

     · 螺旋出渣機：連續排出固態殘渣（炭黑、灰渣）。

     · 水封出渣機：在排渣口設置水封，既能冷卻殘渣，又能徹底密封，防止氣體逸出。

     · 旋轉閥（星型卸料器）：在負壓系統中保持密封的同時排出殘渣。

三、 加熱與傳熱系統

這是區分不同熱解爐類型的關鍵。

1. 直接加熱式：

   · 燃燒的高溫煙氣直接接觸物料或內膽。結構相對簡單，但可能污染產物，熱效率較低。

2. 間接加熱式（更主流、更高級）：

   · 夾套式：反應釜外部有一個夾套層，導熱油或熔鹽在夾套內循環，將熱量均勻地傳遞給釜體。適用于中小型、中低溫熱解。

   · 盤管式：在反應釜內部或外部盤繞多組加熱管，管內通高溫導熱油、電熱棒或過熱水蒸氣。

   · 火管式：高溫煙氣從穿過反應釜的若干根管道（火管）內流過，通過管壁加熱釜內物料。加熱均勻，應用廣泛。

   · 電加熱式：在釜體外壁或內部安裝電加熱棒/帶，控溫精確，但運行成本高。

四、 揮發分導出與處理系統（氣相通道）

1. 氣相出口：

   · 位于反應釜頂部或靠近進料端的上方，以便揮發性產物（熱解氣、油蒸汽）能及時離開高溫反應區，減少二次裂解。

2. 導氣管路：

   · 連接氣相出口與后續的冷凝系統和凈化系統。管路需有保溫設計，防止油氣在途中冷凝堵塞。

五、 輔助內部結構

1. 耐火/保溫襯里：

   · 在直接受火焰沖刷或高溫輻射的區域（如火管式的外殼內壁），敷設耐火澆注料或陶瓷纖維模塊，保護殼體，減少熱損失。

2. 溫度與壓力測點：

   · 沿反應釜長度方向（特別是進料段、反應段、排渣段）布置多個熱電偶，監控溫度梯度。

   · 設置壓力傳感器或防爆膜，確保安全。

3. 觀察孔/檢修孔（人孔）：

   · 用于設備安裝、內部檢修和清理結焦。

內部工作流程示意（以連續式間接加熱為例）：

1. 進料：預處理后的物料（如破碎的廢塑料/輪胎）通過螺旋給料器，經進料口被推入反應釜前端。

2. 加熱與反應：物料在攪拌軸的推動和翻動下，緩慢向排渣端移動。同時，加熱系統（如夾套中的導熱油或火管中的高溫煙氣）通過釜壁將熱量傳遞給物料。物料在缺氧環境下受熱分解（300-800℃）。

3. 產物分離：

   · 氣相：產生的熱解油氣從氣相出口導出，進入冷凝器分離成油和不凝氣。

   · 固相：分解剩下的固體殘渣（炭、鋼絲等）在攪拌作用下被推送至末端的排渣口，由螺旋出渣機或水封出渣機排出冷卻。

4. 密封與安全：整個過程中，進料端和排渣端的密封裝置，以及釜體本身的微負壓環境，確保了氧氣無法進入，反應安全可控。

總結：關鍵設計要點

· 均勻受熱：通過攪拌和合理的加熱面設計實現。

· 防止結焦：攪拌（尤其是刮板式）和合適的溫度控制至關重要。

· 密封性：進料、排渣、旋轉軸處的密封是安全運行的命門。

· 耐材選擇：必須耐受高溫、腐蝕（如氯、硫元素）和磨損。

· 氣固分離效率：氣相需及時導出，固體需順利排出。

一個優化的熱解反應釜內部結構，是機械設計、熱工設計和化學反應工程緊密結合的成果。
